FiiO EA13 không chỉ gây chú ý bởi thiết kế ampli đèn cổ điển với những bóng đèn lộ thiên và đồng hồ VU cơ học ở mặt trước. Ẩn bên trong lớp vỏ kim loại là một hệ thống khuếch đại được FiiO đầu tư trong khoảng ba năm phát triển, kết hợp giữa mạch Pure Class A Push-Pull, 6 bóng đèn chân không, biến áp xuất âm EI băng thông rộng và hệ thống nguồn được tách biệt giữa phần Digital và Analog.
Đây cũng là mẫu ampli đèn tích hợp đầu tiên của FiiO, đánh dấu bước chuyển từ những thiết bị âm thanh cá nhân như DAC/AMP và máy nghe nhạc Hi-Res sang lĩnh vực khuếch đại dành cho hệ thống loa Hi-Fi tại gia. Vậy bên trong FiiO EA13 có gì đặc biệt? Hãy cùng khám phá từng thành phần tạo nên cấu trúc của mẫu ampli đèn này.
FiiO EA13 – Bên Trong Một Thiết Kế Ampli Đèn Hi-Fi Hiện Đại

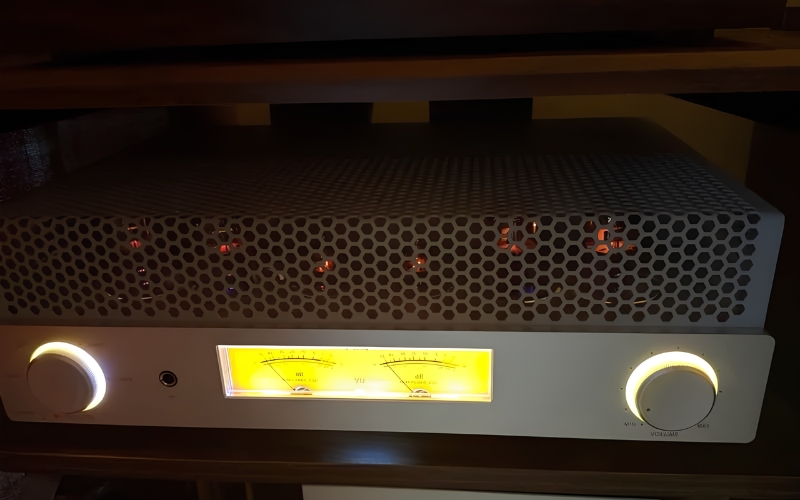

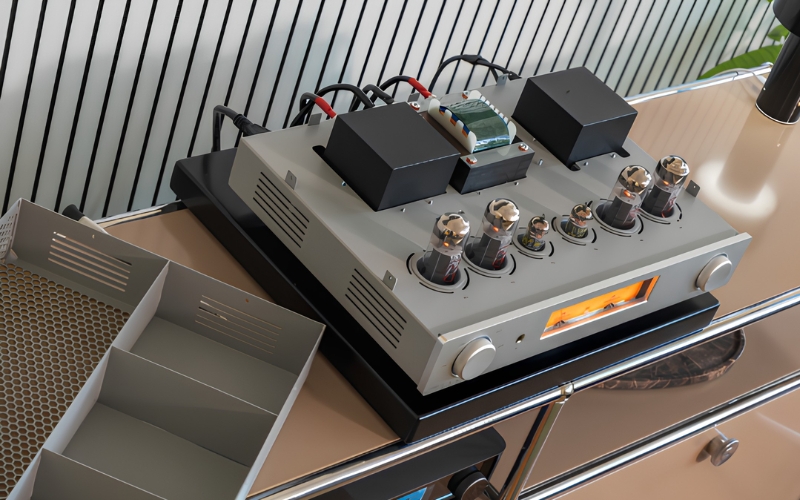

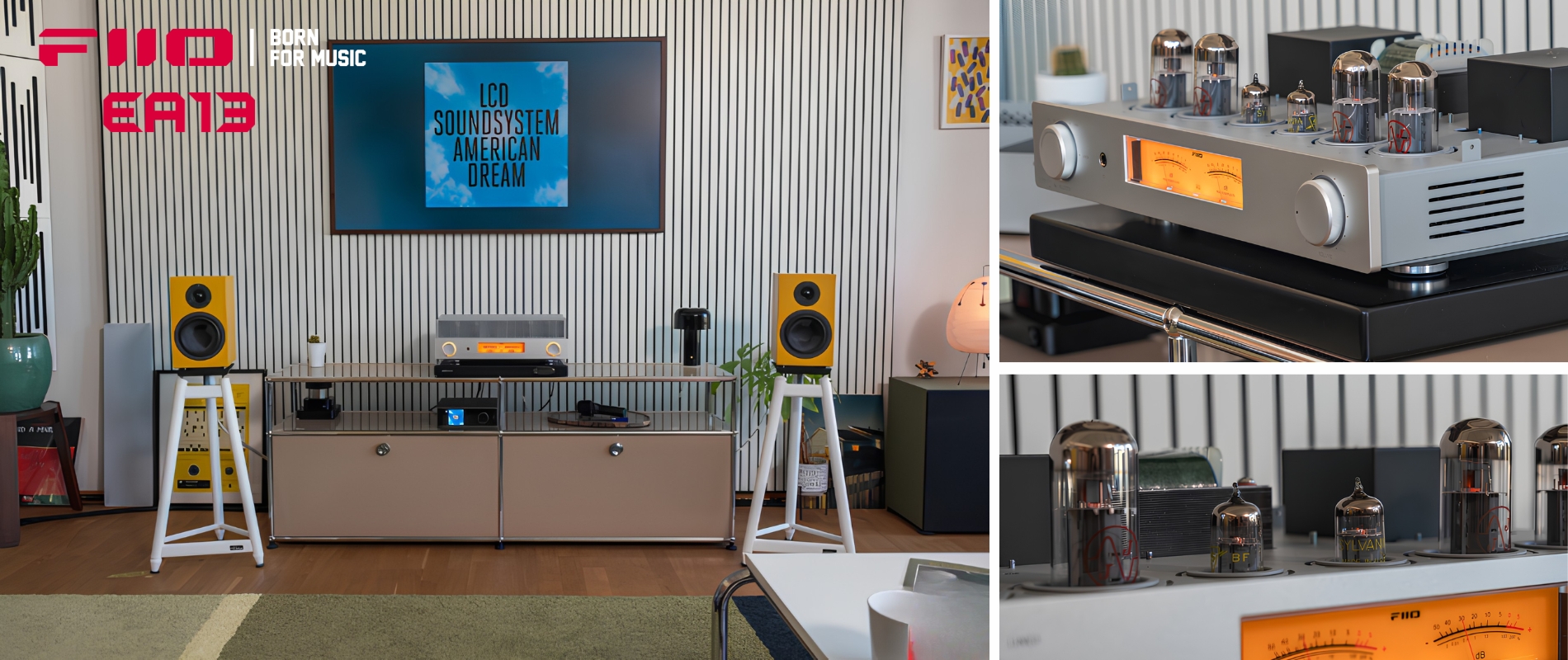

Nhìn từ bên ngoài, FiiO EA13 mang phong cách khá đặc trưng của một chiếc ampli đèn: các bóng đèn được bố trí nổi bật phía trên, hai đồng hồ VU nằm ở mặt trước và hệ thống đèn nền tạo điểm nhấn khi thiết bị hoạt động.
Tuy nhiên, phần quan trọng nhất lại nằm bên trong thân máy. FiiO xây dựng EA13 theo kiến trúc ampli đèn tích hợp, nghĩa là thiết bị đảm nhiệm cả việc tiếp nhận tín hiệu âm thanh từ nguồn phát và khuếch đại tín hiệu đủ công suất để đưa đến loa.
Cấu trúc này được xây dựng xoay quanh ba thành phần chính: tầng tiền khuếch đại, tầng công suất và biến áp xuất âm. Mỗi khu vực đảm nhiệm một nhiệm vụ khác nhau nhưng phối hợp với nhau để tạo thành một hệ thống khuếch đại hoàn chỉnh.
Mạch Pure Class A Push-Pull – Nền Tảng Của FiiO EA13
Một trong những điểm đáng chú ý nhất bên trong EA13 là mạch khuếch đại Pure Class A Push-Pull.
Class A là một kiến trúc khuếch đại trong đó linh kiện khuếch đại hoạt động liên tục trong vùng dẫn của tín hiệu. Trong khi đó, cấu trúc Push-Pull sử dụng hai nhánh khuếch đại phối hợp để xử lý hai phần của tín hiệu.
Trên EA13, FiiO kết hợp hai yếu tố này thành một kiến trúc Pure Class A Push-Pull, hướng đến khả năng tái tạo tín hiệu ổn định đồng thời cung cấp đủ công suất cho hệ thống loa. Theo thông số của FiiO, EA13 đạt công suất tối đa 28W + 28W ở 8Ω. Đây là mức công suất được thiết kế cho hệ thống loa stereo tại gia, trong đó mỗi kênh đảm nhiệm một loa trái hoặc phải.
6 Bóng Đèn Chia Thành Hai Tầng Khuếch Đại

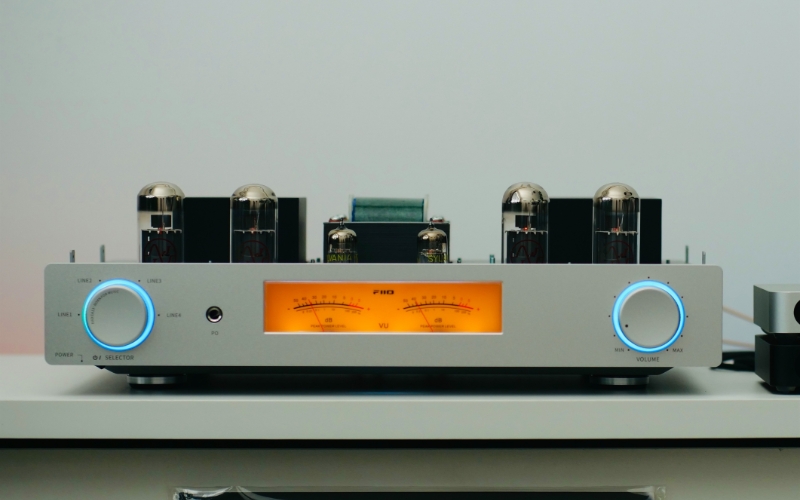

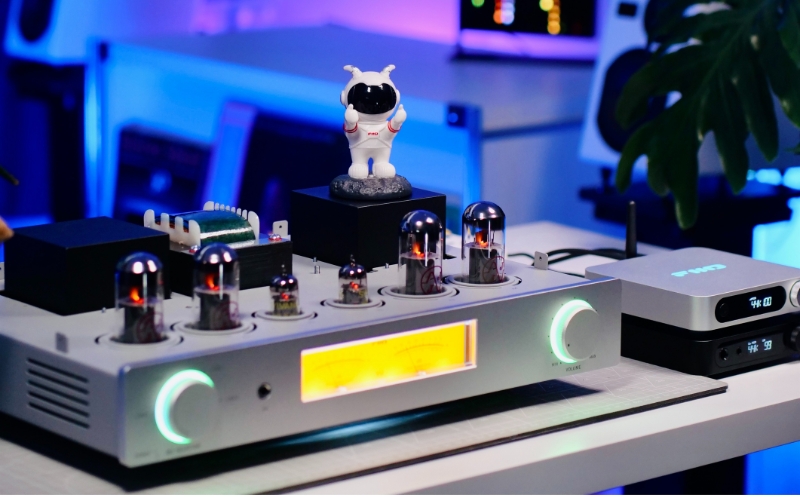

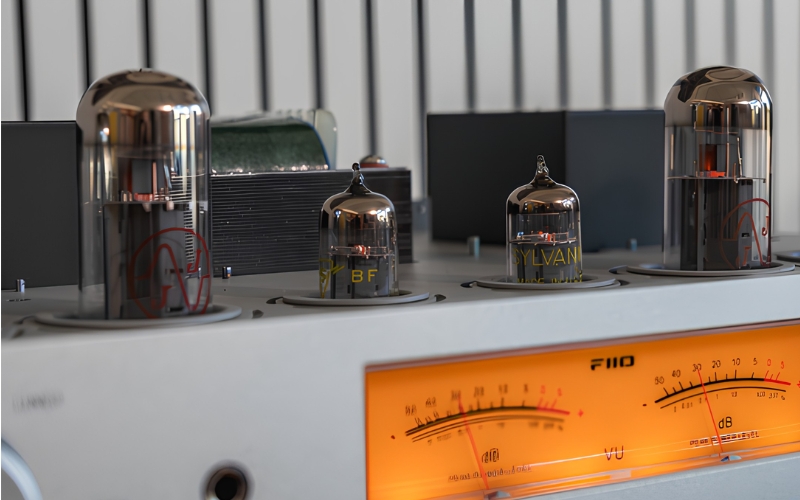

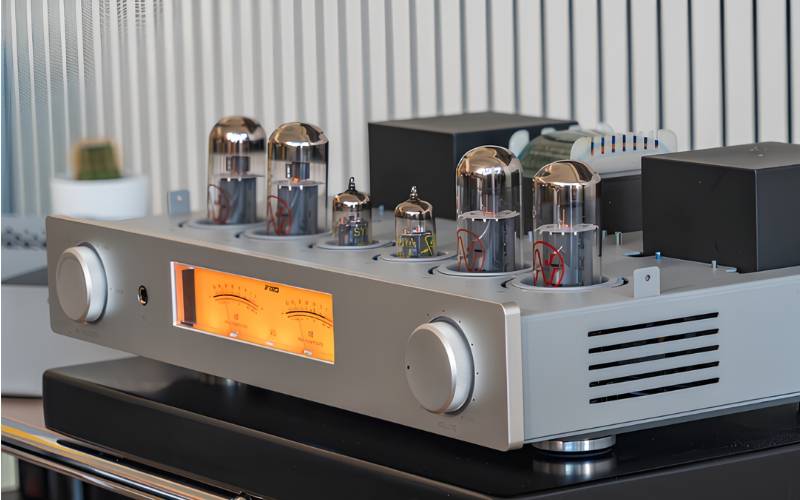

Một trong những phần dễ nhận biết nhất của EA13 chính là hệ thống 6 bóng đèn chân không.
FiiO không sử dụng cùng một loại bóng cho toàn bộ mạch mà chia thành hai nhóm:
2 × Sylvania NOS PCF80 cho tầng tiền khuếch đại.
4 × JJ Electronic EL34 cho tầng công suất.
Cách bố trí này phản ánh cấu trúc nhiều tầng quen thuộc trong thiết kế ampli đèn, trong đó tín hiệu được xử lý và khuếch đại qua từng giai đoạn trước khi chuyển thành công suất đầu ra dành cho loa.
2 Bóng Sylvania NOS PCF80 Ở Tầng Tiền Khuếch Đại

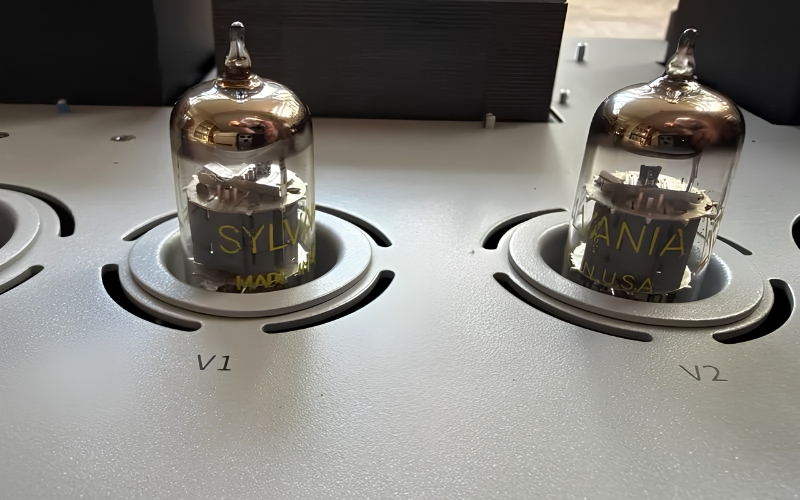

Nằm ở phần đầu của chuỗi khuếch đại là hai bóng Sylvania NOS PCF80.
PCF80 đảm nhiệm vai trò trong tầng tiền khuếch đại, nơi tín hiệu âm thanh từ nguồn phát được xử lý và khuếch đại điện áp trước khi chuyển sang tầng công suất. Điểm đáng chú ý là FiiO lựa chọn bóng Sylvania NOS. NOS, viết tắt của New Old Stock, là cách gọi những linh kiện được sản xuất từ trước nhưng chưa qua sử dụng. Việc sử dụng bóng NOS giúp tạo thêm điểm nhấn cho cấu hình bóng của EA13, đặc biệt đối với những người quan tâm đến thiết kế ampli đèn và đặc tính của từng loại bóng.
4 Bóng JJ Electronic EL34 – Tầng Công Suất

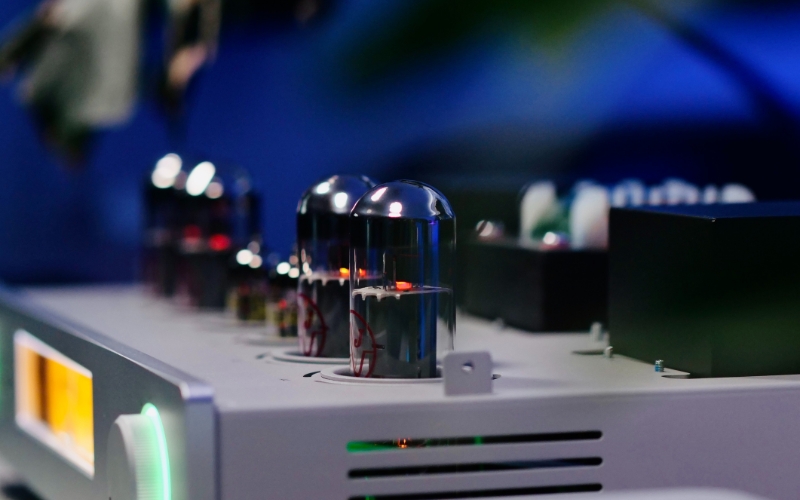

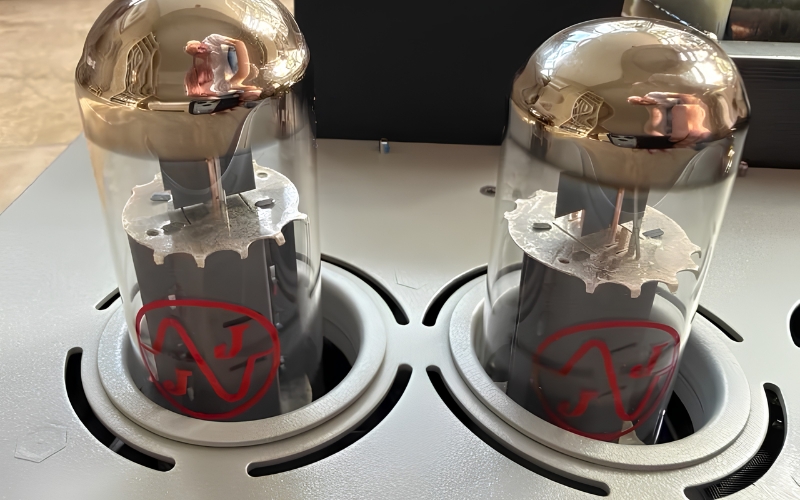

Sau tầng tiền khuếch đại là 4 bóng JJ Electronic EL34, đảm nhiệm phần công suất của EA13.
EL34 là dòng bóng công suất quen thuộc trong nhiều thiết kế ampli đèn. Trên EA13, bốn bóng EL34 được sử dụng trong cấu trúc Push-Pull để tạo công suất đầu ra cho hai kênh stereo. Đây là khu vực đóng vai trò quan trọng trong việc đưa tín hiệu đã được xử lý ở tầng trước lên mức công suất cần thiết để truyền tới loa.
Biến Áp Xuất Âm EI – Thành Phần Quan Trọng Nằm Bên Trong
Nếu bóng đèn là thành phần dễ nhìn thấy nhất thì biến áp xuất âm lại là một trong những bộ phận quan trọng nằm sâu bên trong EA13. FiiO trang bị cho EA13 biến áp xuất âm EI lõi thép silicon băng thông rộng được thiết kế riêng. Trong một ampli đèn, biến áp xuất âm có nhiệm vụ truyền năng lượng từ tầng công suất đến loa và thực hiện việc phối hợp trở kháng giữa mạch khuếch đại với tải loa.
Thiết Kế Biến Áp Giảm Rung
FiiO không chỉ sử dụng một biến áp thông thường. Bên trong biến áp của EA13 được đổ epoxy và cát mịn, sau đó được bịt kín trong một lớp vỏ bảo vệ chắc chắn. Thiết kế này nhằm hạn chế rung động cơ học của các thành phần bên trong biến áp, đồng thời hỗ trợ khả năng che chắn điện từ và bảo vệ linh kiện khỏi ảnh hưởng của môi trường. Đây là một trong những chi tiết cho thấy FiiO chú trọng đến cả những thành phần mà người dùng gần như không thể nhìn thấy khi sử dụng EA13.
Nguồn Digital Và Analog Được Thiết Kế Tách Biệt
Một điểm đáng chú ý khác bên trong FiiO EA13 là hệ thống nguồn cấp Digital và Analog được tách biệt. Việc tách các khu vực nguồn giúp hạn chế sự ảnh hưởng qua lại giữa các phần mạch khác nhau, đặc biệt là những khu vực có yêu cầu xử lý tín hiệu khác nhau.
Đối với một thiết bị có nhiều mạch điều khiển, hệ thống đèn LED, đồng hồ VU và tầng khuếch đại analog, việc bố trí nguồn và mạch hợp lý đóng vai trò quan trọng trong thiết kế tổng thể. FiiO cũng trang bị cho EA13 tụ điện lọc dung lượng lớn của NCC Nhật Bản, góp phần xây dựng hệ thống nguồn cho tầng khuếch đại.
Tụ Ghép Kim Loại Dạng Axial
Bên cạnh các bóng đèn và biến áp, FiiO còn lựa chọn tụ ghép màng kim loại dạng axial cho các khu vực tín hiệu.
Theo thiết kế của FiiO, loại tụ này được lựa chọn với mục tiêu đạt mức tổn hao thấp, độ méo thấp và độ ổn định cao. Trong mạch khuếch đại, tụ ghép có nhiệm vụ truyền tín hiệu AC giữa các tầng trong khi ngăn thành phần DC không mong muốn đi qua. Vì vậy, đây là một linh kiện nhỏ nhưng có vai trò trong toàn bộ đường truyền tín hiệu.
Khung Máy Kim Loại Và Khả Năng Che Chắn
Toàn bộ hệ thống bên trong EA13 được đặt trong khung máy kim loại nguyên khối, tạo nên nền tảng cơ học chắc chắn cho các linh kiện.Mặt trước sử dụng hợp kim nhôm gia công CNC chính xác, trong khi thân máy được thiết kế theo cấu trúc kim loại chắc chắn.
Thiết kế này không chỉ tạo cảm giác cao cấp mà còn hỗ trợ việc bố trí các thành phần bên trong theo một cấu trúc gọn gàng, đồng thời tăng khả năng che chắn điện từ cho hệ thống.
Hệ Thống Tản Nhiệt Bên Trong EA13

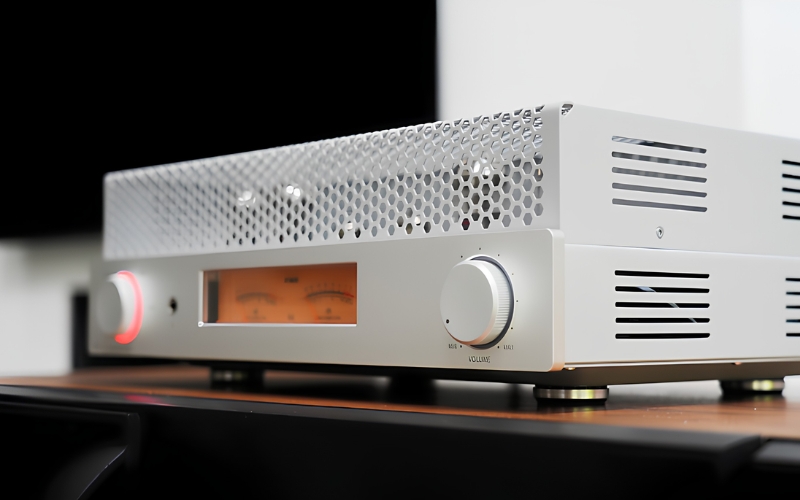

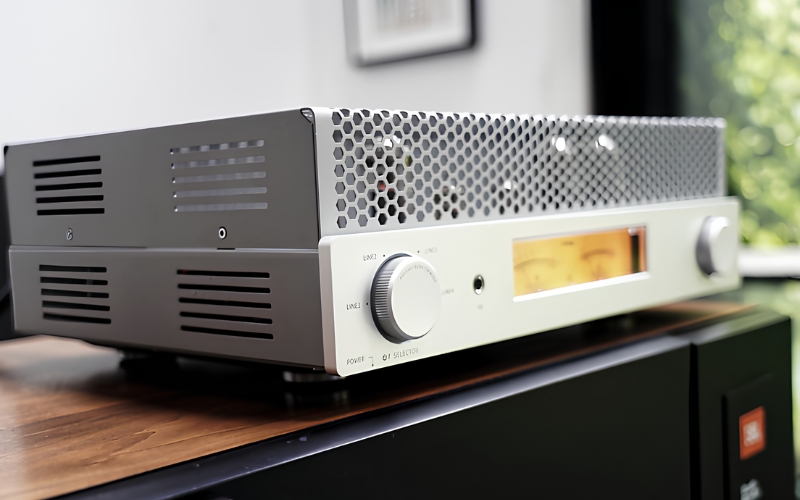

Ampli đèn tạo ra lượng nhiệt đáng kể trong quá trình hoạt động, đặc biệt với thiết kế Class A. Vì vậy, khả năng thông gió là một phần quan trọng trong thiết kế EA13. FiiO bố trí các khe thông gió ở hai bên thân máy để hỗ trợ luồng không khí và quá trình thoát nhiệt.
Các bóng đèn cũng được bố trí ở phía trên thân máy, giúp nhiệt sinh ra trong quá trình hoạt động có không gian thoát ra ngoài. Người dùng vì thế nên đặt EA13 trên bề mặt thông thoáng, tránh che kín các khu vực thông gió và không đặt những vật cản ngay phía trên cụm bóng đèn.

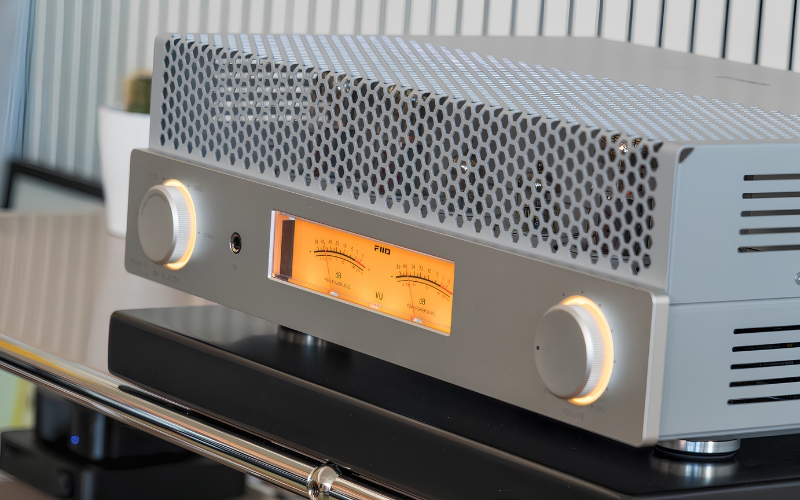

Khung Bảo Vệ Bóng Có Thể Tháo Rời

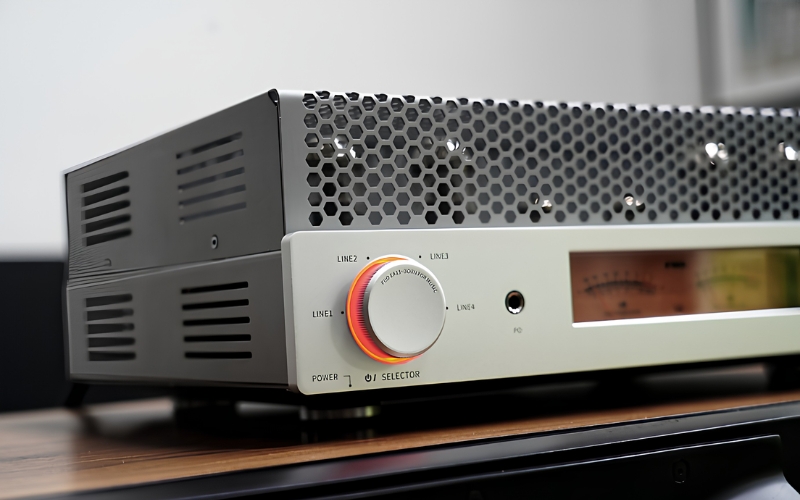

Một chi tiết khá thực tế trên EA13 là khung bảo vệ bóng đèn có thể tháo rời. Khung này giúp hạn chế nguy cơ va chạm trực tiếp vào các bóng đèn trong quá trình sử dụng. Khi cần quan sát hoặc thay thế bóng, người dùng có thể tháo khung bảo vệ ra. FiiO đồng thời thiết kế vị trí lắp bóng theo dạng lõm, giúp các bóng nằm gọn trong phần thân máy thay vì hoàn toàn nhô cao khỏi bề mặt.
Bên Trong EA13 Không Chỉ Có Mạch Âm Thanh
Ngoài đường tín hiệu và tầng khuếch đại, bên trong EA13 còn có nhiều thành phần phục vụ việc điều khiển và vận hành thiết bị. Hệ thống hai đồng hồ VU cơ học ở mặt trước sử dụng IC điều khiển riêng. Phần điều khiển đầu vào cũng được thiết kế thông qua encoder/núm xoay, trong khi núm âm lượng sử dụng potentiometer analog. EA13 còn tích hợp hệ thống đèn RGB, đèn nền VU và các mạch điều khiển tương ứng. Những thành phần này cho thấy FiiO xây dựng EA13 như một sản phẩm Hi-Fi hoàn chỉnh thay vì chỉ tập trung vào riêng tầng khuếch đại.
Standby Tự Động – Giảm Thời Gian Bóng Hoạt Động Không Cần Thiết
Một tính năng được tích hợp vào hệ thống điều khiển của EA13 là khả năng tự động chuyển sang chế độ Standby sau 30 phút không phát hiện tín hiệu.
Cơ chế này sử dụng khả năng nhận diện tín hiệu để xác định khi thiết bị không còn được sử dụng. Khi đó, EA13 chuyển sang trạng thái chờ nhằm giảm mức tiêu thụ điện và hạn chế việc bóng đèn phải hoạt động liên tục khi không phát nhạc. Đây là một tính năng khá hữu ích đối với người dùng thường bật hệ thống trong thời gian dài nhưng đôi khi quên tắt ampli.
Từ Bên Trong Đến Hệ Thống Hoàn Chỉnh
Khi nhìn vào cấu trúc bên trong FiiO EA13, có thể thấy thiết bị được xây dựng xoay quanh một chuỗi khuếch đại khá rõ ràng: Nguồn phát → tầng tiền khuếch đại PCF80 → tầng công suất EL34 → biến áp xuất âm EI → loa.
Bao quanh hệ thống này là nguồn cấp được thiết kế tách biệt, các linh kiện lọc và ghép tín hiệu, hệ thống điều khiển, VU meter và kết cấu khung máy. Đây cũng là lý do EA13 có thể hoạt động như trung tâm khuếch đại của một hệ thống Hi-Fi stereo, thay vì chỉ là một thiết bị tạo hiệu ứng ánh sáng hoặc mang tính trình diễn.
FiiO EA13 – Sự Kết Hợp Giữa Kỹ Thuật Ampli Đèn Và Thiết Kế Hiện Đại
Điểm thú vị của FiiO EA13 nằm ở cách FiiO kết hợp nhiều yếu tố trong cùng một thiết bị. Ở phần khuếch đại, EA13 sử dụng Pure Class A Push-Pull, 2 bóng Sylvania NOS PCF80 và 4 bóng JJ Electronic EL34. Ở phần truyền công suất, FiiO sử dụng biến áp xuất âm EI băng thông rộng được thiết kế riêng.

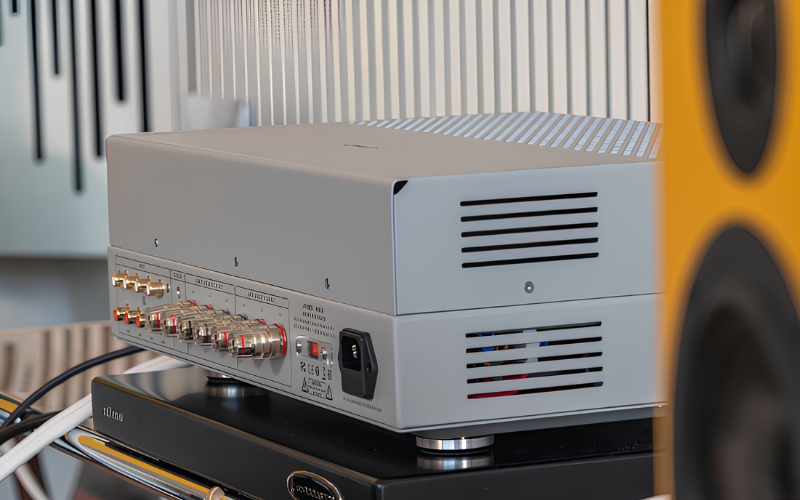

Trong khi đó, phần khung máy, điều khiển và giao diện lại mang nhiều nét hiện đại với hợp kim nhôm gia công CNC, đồng hồ VU cơ học, đèn RGB, 4 ngõ vào RCA và headphone output 6.35mm. Sự kết hợp này tạo nên một chiếc ampli có thiết kế bên ngoài đậm chất cổ điển nhưng cấu trúc bên trong được FiiO xây dựng theo hướng hiện đại và hoàn chỉnh.
Đặt Mua FiiO EA13 Tại Fitgearshop
FiiO EA13 hiện đã sẵn hàng tại Fitgearshop, phù hợp với người dùng đang tìm kiếm một mẫu ampli đèn tích hợp Class A Push-Pull để xây dựng hệ thống loa Hi-Fi tại gia. Với cấu hình 6 bóng đèn, công suất 28W + 28W ở 8Ω, biến áp xuất âm EI thiết kế riêng, 4 ngõ vào RCA, ngõ ra loa 4Ω/8Ω và headphone output 6.35mm, EA13 có thể trở thành trung tâm của một hệ thống stereo với nhiều nguồn phát khác nhau.
